Niezawodny system bezpieczeństwa szyty na miarę.

safeline

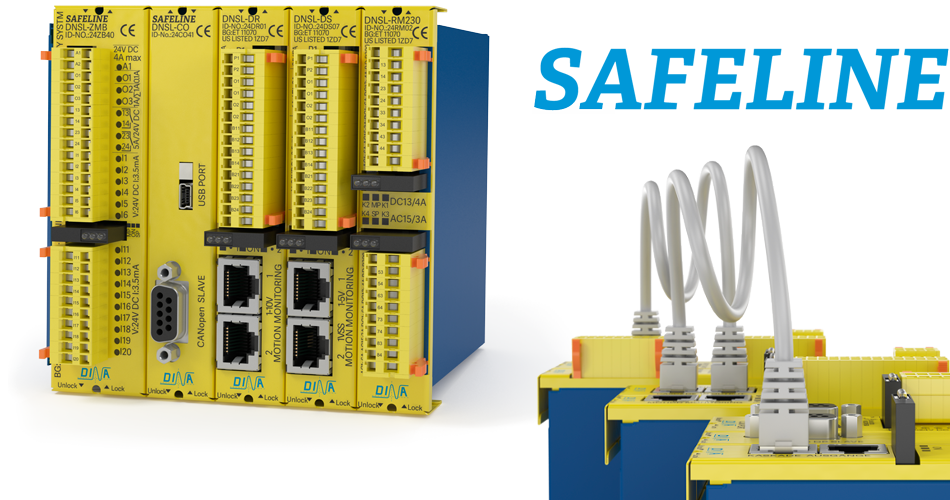

Modułowe oraz wielofunkcyjne sterowniki bezpieczeństwa. Różnorodność dowolnie konfigurowalnych wejść i wyjść pozwala użytkownikowi na maksymalną elastyczność.Wszystkie istotne funkcje bezpieczeństwa mogą być łatwo parametryzowane. Sterownik bezpieczeństwa można bardzo łatwo skonfigurować za pomocą narzędzia programowego SafeLine Designer

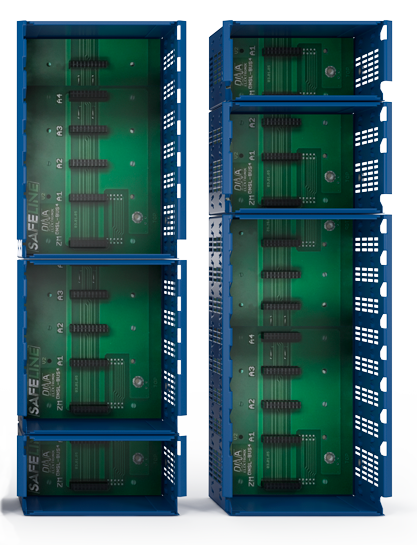

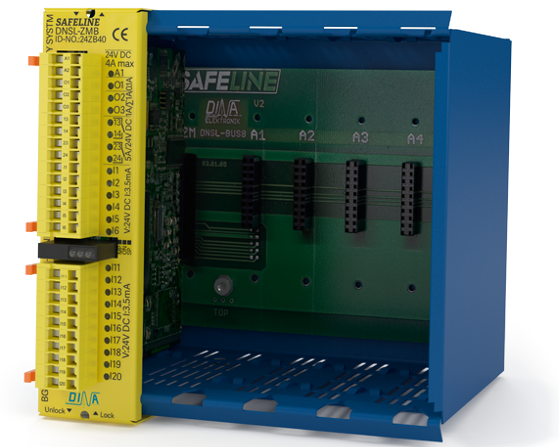

Solidna metalowa obudowa sterowników bezpieczeństwa SAFELINE jest ultra wytrzymała, fantastycznie rozprasza ciepło i jest niezwykle odporna na działanie pola elektromagnetycznego. Każdy system bezpieczeństwa jest indywidualnie dostosowywany i dostarczany w obudowie rack. To wszystko sprawia, że jest on nie tylko bezpieczny, ale podwójnie bezpieczny.

safeline

Wartość wielofunkcyjnego sterownika bezpieczeństwa SAFELINE została udowodniona w jego dziesięcioletniej eksploatacji: Przedni system okablowania sprawia, że jego obsługa jest przyjazna użytkownikowi, dlatego też nawet starsze maszyny mogą zostać zmodernizowane. Dodatkowo posiada on najwyższą kategorię bezpieczeństwa PL e.

safeline

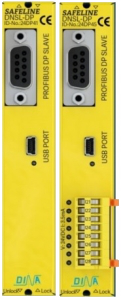

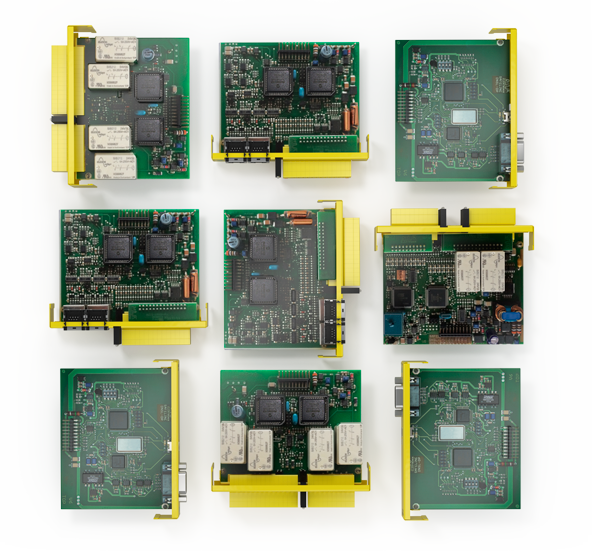

Programowalne sterowniki bezpieczeństwa SAFELINE oferują idealne rozwiązania dla każdej aplikacji: Wybierz odpowiednią jednostkę centralną, z 6 dostępnych wariantów, z portem COM lub USB. Połącz je z dopasowanym połączeniem FieldBus i zwizualizuj różne stany połączenia za pośrednictwem jednego z głównych protokołów FieldBus. Dodaj, aż do 14 dodatkowych modułów w jednej obudowie rack: Wybierz z szerokiej gamy 3 modułów I/O oraz 3 kontrolerów prędkości, te funkcje bezpieczeństwa, których naprawdę potrzebujesz.


safeline


safeline

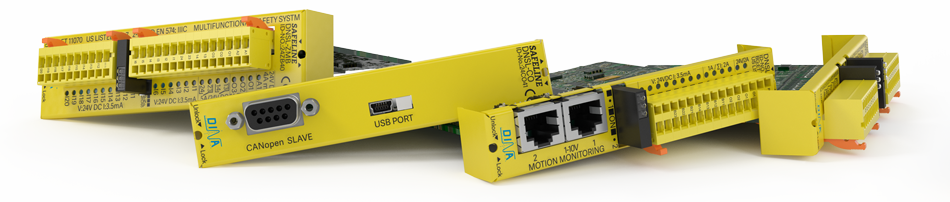

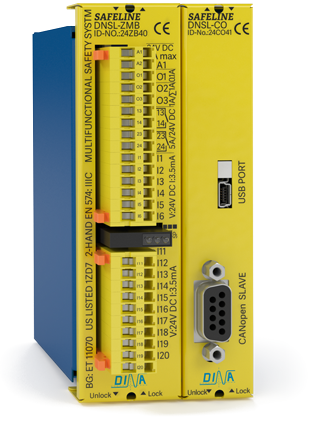

System bezpieczeństwa SAFELINE monitoruje zatrzymanie, położenie, kierunek oraz proces wyhamowywania w trzech różnych wersjach konfiguracji sprzętowej dla różnego rodzaju systemów pomiarowych: Sin/Cos, TTL, HTL, SSI lub rezolwer. Każdy moduł składa się z dwóch monitorów dla dwóch osi, a ponadto posiada 8 wejść oraz 2 lub 4 wyjścia dla różnych funkcji bezpieczeństwa. To daje Państwu bezpieczne monitorowanie osi oraz I/O w jednym module, oszczędzając miejsce oraz pieniądze.

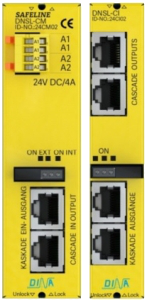

Ze sterownikami bezpieczeństwa SAFELINE położysz kres czasochłonnemu procesowi okablowywania, a to wszystko dzięki decentralizacji funkcyjnych modułów bezpieczeństwa aplikacji do różnych szaf sterowniczych. Za pomocą modułów kaskadowych i standardowych kabli krosowych staje się to łatwe, oszczędne i podwójnie bezpieczne. Moduł sieciowy bezpiecznie łączy, aż do 8 aplikacji. Realizuj złożone scenariusze bezpieczeństwa z łatwością oraz bezpiecznie za pomocą kabli krosowych.

safeline


sl-vario

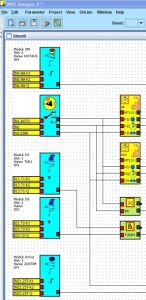

Narzędzie programowe SAFELINE Designer dodawane jest za darmo - do każdej konfiguracji sprzętowej. Łatwy w użyciu graficzny interfejs użytkownika sprawia, że konfiguracja, diagnostyka oraz walidacja stają się dziecinnie proste. Opcjonalnie z dodatkowym sprzętem możliwa jest również diagnoza zdalna.

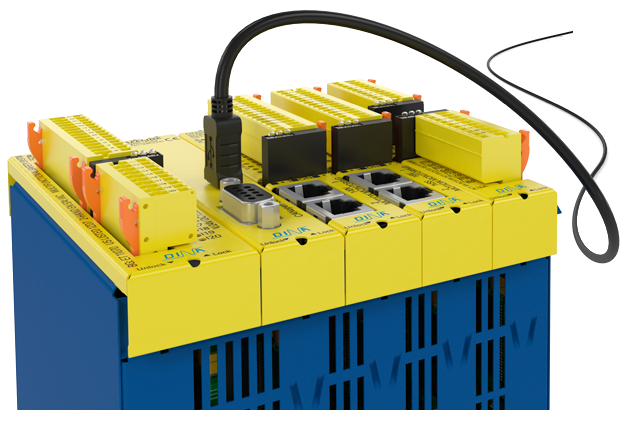

Poręczny wyświetlacz LED pokazuje aktualne stany przełączania na górze urządzenia. Daje nam to możliwość monitorowania wszystkiego, co dzieje się w środku.

safeline

Właściwości systemu SafeLine

PFHd 6,24 x 10 exp. -8
MTTFd 75 Lat
DCawg> 90%
CCF zgodne z EN 6206185 Punktów
CCF zgodne z ISO 13849-195 Punktów
EGCertyfikat Badania Nr.: ET 06146

Zalety systemu SafeLine

Konfiguracja ze znanymi symbolami schematycznymi.
Diagnoza oraz zadania kontrolne poprzez Fieldbus.
Konstrukcja modułowa - do 15 modułów w szafie.
CNC - niezależne.
Możliwość monitorowania do 28 napędów w jednym urządzeniu.
Wysoka gotowość operacyjna.
Możliwe doposażenie do wszystkich rodzajów maszyn.
Zmniejszenie okablowania poprzez rozwiązania softwarowe.
Połączenie za pomocą wtykowych zacisków sprężynowych.
Redukcja kosztów i oszczędność miejsca.

Funkcje systemu SafeLine

Przetwarzanie sygnałów związanych z bezpieczeństwem , zgodnie z obowiązującymi wytycznymi UE.
Bezpieczne monitorowanie maszyn i urządzeń we wszystkich trybach pracy i postoju.
Funkcje bezpieczeństwa na różnych poziomach bezpieczeństwa.
Wejścia do monitorowania od 1 do 5 mat bezpieczeństwa.
Elementy oprogramowania do: modułów logicznych, falowników itd.
Zmiana trybu pracy za pomocą przełącznika pokrywy ochronnej, przełącznika trybu pracy oraz klucza dostępu.
Odblokowanie pokrywy ochronnej podczas zatrzymania napędów.
Diagnostyka za pomocą interfejsu transmisji danych lub poprzez Fieldbus.

Kody Produktów SafeLine

TypId DinaId Panasonic
DNSL-ZM24ZM20 -
DNSL-ZM24ZM30 -
DNSL-ZMA 24ZA20 -
DNSL-ZMA24ZA30 -
DNSL-ZMK24ZK20 -
DNSL-ZMK24ZK30 -
DNSL-DP24DP01 -
DNSL-EC24EC20 -
DNSL-CO24CO20 -
DNSL-ZM24ZM01 -
DNSL-ZMA24ZA01 -
DNSL-ZMK24ZK01 -
DNSL-ZMB24ZB20 -
DNSL-ZMB24ZB30 -
DNSL-ZMB-DP 24ZB22 -
DNSL-ZMB-DP 24ZB32 -
DNSL-ZMR 24ZR20 / 10BG4127CU20 / AFSC1605
DNSL-ZMR24ZR30 -
DNSL-ZMR-DP24ZR22 -
DNSL-ZMR-DP 24ZR32 -
DNSL-ZMT 24ZT20 -
DNSL-ZMT24ZT30 -
DNSL-ZMT-DP24ZT22 -
DNSL-ZMT-DP 24ZT32 -
DNSL-ZMB24ZB01 -
DNSL-ZMB-DP24ZB02 -
DNSL-ZMR 24ZR01 -
DNSL-ZMR-DP24ZR02 -
DNSL-ZMT24ZT01 -
DNSL-ZMT-DP24ZT02 -
DNSL-ZMT-ECM 24ZT05-01 -
DNSL-ZMB24ZB40 -
DNSL-ZMR 24ZR40 -
DNSL-KM24KM01 / 10BG4227RU01 / AFSCR1613
DNSL-KM124KM02 -
DNSL-CO CANopen24CO40 -
DNSL-CO CANopen24CO41 -
DNSL-CO CANopen 24CO42 -
DNSL-CO CANopen 24CO43 -
DNSL-EC EtherCAT 24EC40 -
DNSL-EC EtherCAT 24EC41 -
DNSL-EC EtherCAT 24EC42 -
DNSL-EC EtherCAT 24EC43 -
DNSL-DP Profibus DP24DP40 -
DNSL-DP Profibus DP24DP41 -
DNSL-DP Profibus DP24DP42 -
DNSL-DP Profibus DP 24DP43 -
DNSL-DP Profibus DP24DP44 -
DNSL-DP Profibus DP24DP45 -
DNSL-DP Profibus DP24DP46 -
DNSL-DP Profibus DP24DP47 -
DNSL-DS24DS07 / 10BG4527MU01 / AFSCM2207
DNSL-DS124DS11 -
DNSL-DR24DR01 -
DNSL-SI24SI02 -
DNSL-IN24IN01 -
DNSL-IO24IO01 / 10BG4327IO01 / AFSCP2401
DNSL-IO0224IO02 -
DNSL-RM23024RM02 -
DNSL-NI24NI01 -
DNSL-CI24CI02 -
DNSL-CM24CM02 -
DNSL-USV24UV01 -
