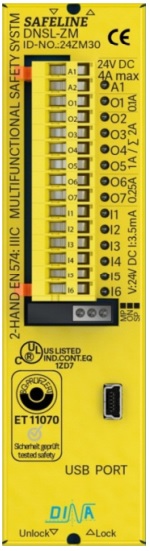

Moduł Centralny DNSL-ZM

• wejście zasilania 24V do zasilania istniejących modułów
• interfejs V24 lub USB do transmisji danych pomiędzy komputerem, a Safeline oraz służący do diagnostyki
• 6 bezpiecznych wejść cyfrowych dla następujących funkcji:
  • zatrzymanie awaryjne
  • zatwierdzenie
  • przełącznik trybu pracy
  • oraz innych funkcji bezpieczeństwa, jak również funkcji nie związanych z zabezpieczeniami
• 4 redundantne wyjścia przełączające (positive) dla funkcji bezpieczeństwa
• 2 wyjścia przełączające (positive) dowolnie konfigurowalne dla następujących funkcji:
• jedno wyjście bezpieczne
• 2 pojedyncze wyjścia przełączające
• 2 wyjścia taktujące
• 1 wyjście przełączające (positive) dla następujących funkcji:
• wyjście informujące o gotowości systemu
• wyjście przełączające
• wejście częstotliwościowe do monitorowania ruchu

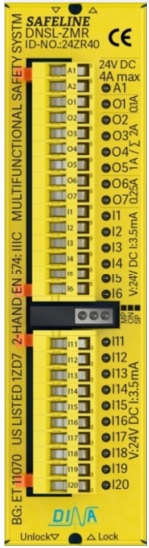

Moduł Centralny DNSL-ZMR

• 2 wejścia zasilania dla całego systemu
• 16 bezpiecznych wejść cyfrowych dla następujących funkcji:
• zatrzymanie awaryjne
• osłona zabezpieczejąca
• przełącznik trybu pracy
• oraz innych funkcji bezpieczeństwa oraz funkcji nie związanych z bezpieczeństwem
• wejścia mogą być używane do monotorowania dwóch ruchów: bezpiecznego postoju oraz bezpiecznej prędkości
• 4 wyjścia redundantne przełączające (positive) dla funkcji bezpieczeństwa
• 2 wyjścia przełączające (positive), dowolnie konfigurowalne dla następujących funkcji:
• dwa pojedyncze wyjścia przełączania
• dwa wyjścia zegarowe
• 1 wyjście przełączające (positive) dla następujących funkcji:
• wyjściowa informacja dla gotowości systemu
• wyjście przełączające lub wejście częstotliwości monitorowania ruchu
• interfejs V24 lub USB do transmisji danych oraz diagnostyki

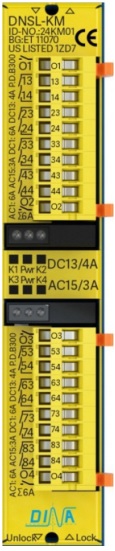

Zwiększenie produkcji z DNSL-KM

Moduł centralny DNSL-ZMR może sterować bezpośrednio moduł przekaźnika typu DNSL-KM. DNSL-KM zapewnia 4 wyjścia przekaźnikowe bezpieczeństwa, każde składające się z dwóch styków bezpieczeństwa i jednego syganlizacji.

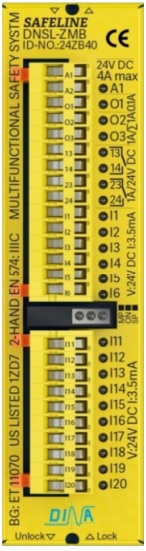

Moduł Centralny DNSL-ZMB

• 2 wejścia zasilania dla całego systemu
• 16 bezpiecznych wejść cyfrowych dla następujących funkcji:
• zatrzymanie awaryjne
• osłona zabezpieczejąca
• przełącznik trybu pracy
• oraz innych funkcji bezpieczeństwa oraz funkcji nie związanych z bezpieczeństwem
• wejścia mogą być używane do monotorowania dwóch ruchów: bezpiecznego postoju oraz bezpiecznej prędkości
• 2 wyjścia przełączające redundantne dla funkcji bezpieczeństwa
• 2 wyjścia przekaźnikowe , dowolnie konfigurowane w sposób następujący:
• 1 wyjście przekaźnikowe z dwoma bezpiecznymi kontaktami
• dwa pojedyncze wyjścia przekaźnikowe , każde z jednym kontaktem
• 1 przełączające wyjście dla następujących funkcji:
• wyjściowa informacja dla gotowości systemu
• wyjście przełączające lub wejście częstotliwości monitorowania ruchu
• interfejs V24 lub USB do transmisji danych oraz diagnostyki

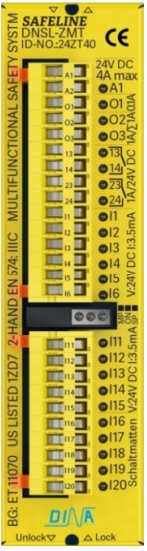

Moduł Centralny DNSL-ZMT

• 2 wejścia zasilania dla całego systemu
• 11 bezpiecznych wejść cyfrowych dla następujących funkcji:
• zatrzymanie awaryjne
• osłona zabezpieczejąca
• przełącznik trybu pracy
• oraz innych funkcji bezpieczeństwa oraz funkcji nie związanych z bezpieczeństwem
• 5 wejść analogowych do bezpiecznego wyłączania maty bezpieczeństwa
• wejścia mogą być używane do monotorowania dwóch ruchów: bezpiecznego postoju oraz bezpiecznej prędkości
• 2 przełączające wyjścia (positive) redundantne dla funkcji bezpieczeństwa
• 2 wyjścia przekaźnikowe , dowolnie konfigurowane w sposób następujący:
• jedno wyjście przekaźnikowe z dwoma bezpiecznymi kontaktami
• dwa pojedyncze wyjścia przekaźnikowe , każde z jednym kontaktem
• 1 przełączające wyjście dla następujących funkcji:
• wyjściowa informacja dla gotowości systemu
• wyjście przełączające lub wejście częstotliwości monitorowania ruchu
• interfejs V24 lub USB do transmisji danych oraz diagnostyki

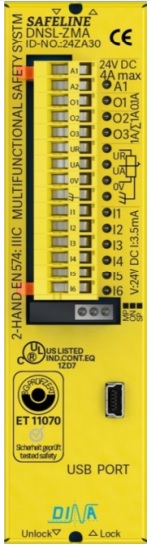

Moduł Centralny DNSL-ZMA

• 2 wejścia zasilania dla całego systemu
• 6 bezpiecznych wejść cyfrowych dla następujących funkcji:
• zatrzymanie awaryjne
• osłona zabezpieczejąca
• przełącznik trybu pracy
• oraz innych funkcji bezpieczeństwa oraz funkcji nie związanych z bezpieczeństwem
• 1 wejście analogowe w celu umożliwienia monitorowania prędkości obwodowej np. ściernicy
• 2 przełączające wyjścia (positive) redundantne dla funkcji bezpieczeństwa
• 1 przełączające wyjście dla następujących funkcji:
• wyjściowa informacja dla gotowości systemu
• wyjście przełączające lub wejście częstotliwości monitorowania ruchu
• interfejs V24 lub USB do transmisji danych oraz diagnostyki

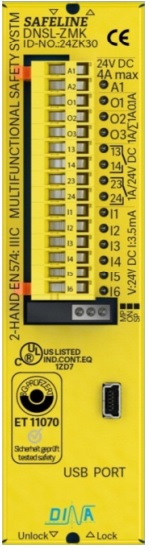

Moduł Centralny DNSL-ZMK

• 2 wejścia zasilania dla całego systemu
• 6 bezpiecznych wejść cyfrowych dla następujących funkcji:
• zatrzymanie awaryjne
• osłona zabezpieczejąca
• przełącznik trybu pracy
• oraz innych funkcji bezpieczeństwa oraz funkcji nie związanych z bezpieczeństwem
• 2 przełączające wyjścia redundantne dla funkcji bezpieczeństwa
• 2 wyjścia przekaźnikowe , dowolnie konfigurowane w sposób następujący:
• jedno wyjście przekaźnikowe z dwoma bezpiecznymi kontaktami
• dwa pojedyncze wyjścia przekaźnikowe , każde z jednym kontaktem
• 1 przełączające wyjście dla następujących funkcji:
• wyjściowa informacja dla gotowości systemu
• wyjście przełączające lub wejście częstotliwości monitorowania ruchu
• interfejs V24 lub USB do transmisji danych oraz diagnostyki

Moduły Centralne

Moduły centralne z oddzielnym interfejsem wtykowym służącym do trasferu danych. Transmisja danych interfejsu może odbywać się również za pomocą FieldBus.

Może on być wykorzystany do następujących modułów centralnych:

• DNSL-ZMB
• DNSL-ZMR
• DNSL-ZMT

Dostępne są różne Fielbusy, takie jak:

• ETHER CAT
• CAN OPEN
• PROFIBUS DP
• inne na zapytanie
