Oprogramowanie parametryczne do tworzenia aplikacji użytkownika

sl_designer

W pierwszym etapie skonfigurowany zostaje wymagany sprzęt. Z pojedynczego modułu mogą zostać połączone poszczególne elementy tworząc jedną całość. W zależności od wymaganych funkcji liczbę wejść i wyjść, jak również monitorowanych osi można ustalić na modułach.

W drugim etapie odbywa się programowanie na płaszczyźnie logicznej. Poprzez system "przenoszenia i upuszczania" graficznych bloków funkcyjnych, wdrożenie funkcji bezpieczeństwa staje się bardzo proste. Dla każdego skonfigurowanego sprzętu wyświetla się pasek narzędzi. Kompleksowe aplikacje mogą być przejrzyście wyświetlone na większej ilości stron logicznych.

Elementy dostępne w oprogramowaniu


Elementy Softwarowe:

•Czasomierze
•Zwrot i opóźnienie
•Moduły logiczne
•Bramki: AND, OR, XOR
•Przerzutnik RS
•Zwroty
•Liczniki
•Komparatory

Obwody Bezpieczeństwa:

•Zatrzymanie awaryjne
•Drzwi bezpieczeństwa
•Kurtyny świetlne
•Zatwierdzanie
•Przełącznik trybu pracy
•Funkcja obsługi dwuręcznej
•Wykorzystanie mat bezpieczeństwa

Inne:

•Wejścia oraz wyjścia.
•Moduły wejściowe oraz wyjściowe Fieldbus.
•Wskaźnik stanu służący do przenoszenia sygnałów pomiędzy stronami logicznymi lub podsumowania sygnałów wejściowych.
•Statystyki dla przeglądu dostępnych elementów oprogramowania.

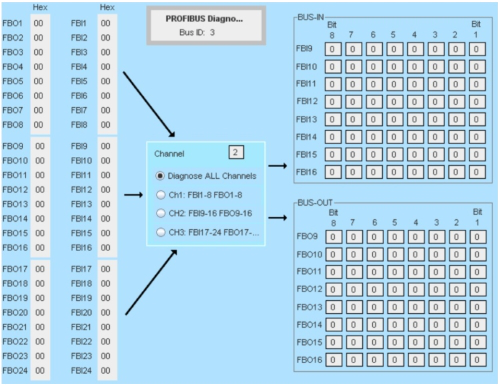

Diagnoza ułatwia uruchomienie

•Diagnoza On-line: W schemacie logicznym linie łączące pokazane są w kolorze. Czerwony: wysoki Niebieski: niski
•Diagnoza Rack: Stan wszystkich wejść i wyjść jest zilustrowany. Podczas doboru poszczególnych elementów dodatkowo pojawi się okno diagnostyczne.
•Diagnoza błędów: W celu wykrycia błędów w okablowaniu oraz błędów wewnętrznych.
•Historia funkcji: Zapis ostatniego transferu danych z komputera do SafeLine.

Połączenie online można zabezpieczyć za pomocą hasła. Dostępne są trzy poziomy zabezpieczeń, na których prawa dostępu mogą być ograniczane w zależności od np. pracowników serwisu czy użytkowników. Wszystkie pozostałe istotne dane z punktu widzenia bezpieczeństwa znajdują się w zakładce "Do Pobrania" w formacie PDF .
